1 概述
CSD21W 礦用水泵無線多參數測試儀提供了熱力學法和水力學法兩種測量泵效的方法，在測量時不需停泵，只需測量泵的進、出口溫差（或者流量）、壓差及電參數，就可測量出泵的效率、揚程、流量，該儀器使用方便，測量準確度高，適用于泵站的檢測、仲裁和泵站的技術改造。
CSD21W 礦用水泵無線多參數測試儀，運用了先進的檢測、信號分析、計算機技術等，它可對水泵的工作狀態和性能進行科學的檢測、診斷，為提高水泵性能提供科學依據。廣泛應用于煤礦、油田、非煤礦山、工廠給排水設備泵效率的測量，可測量泵的進出口的溫差、進口壓力、出口壓力以及揚程、管網效率、水泵效率、單耗、流量，是在線測量和評價離心泵性能較理想的便攜式智能化測量儀器。
1.1 設備防爆形式
防爆型式為：礦用本質安全型。
1.2 能正常工作的環境條件
a）環境溫度：-40℃～60℃； b）濕度：≤98％；
c）大氣壓力：80 kPa～116 kPa； d）無顯著振動和沖擊的場合；
e） 含有瓦斯、煤塵爆炸性危險場所；
f） 無破壞絕緣的腐蝕性氣體的場所。
1.3 能承受的貯運環境條件
a）高溫：+60℃； b）低溫：-40℃； c）濕度：≤95％； d）振動：20m/s2； e）沖擊：300 m/s2。
1 主要性能指標
1.1 主要指標
項目參數 | 基本參數 | ||
范圍 | 分辨率 | 誤差 | |
進口溫度（℃） | 0～100 | 0.01 | ±0.20 |
溫差（℃） | 0～5 | 0.001 | ±0.005 |
進口壓力(MPa) | -0.1～1.5 | 0.001 | ±0.002 |
出口壓力(MPa) | -0.1～20 | 0.001 | ±0.020 |
泵效(%) | 0～100 | 0.01 | ±0.5% |
單耗(kWh/t.100) | 0～10 | 0.001 | ±0.5%rdg |
揚程 | 0～2000 | 0.01 | ±0.2%rdg |
流量(m3/h) | 0～9999.99 | 0.01 | ±1%rdg |
環境溫度(℃) | -40～120 | 0.01 | ±0.20℃ |
環境濕度(%RH) | 0～100 | 0.1 | ±3.0%RH |
大氣壓(kPa) | 0～130 | 0.01 | ±0.04kPa |
功率（KW）（選配） | 0～1500 | 0.001 | ±0.5%FS |
電壓（V） （選配） | 0～1000 | 0.001 | ±0.2% FS |
電流（A） （選配） | 0～500 | 0.001 | ±0.2% FS |
1.2 主要特點
l 主機和所有的傳感器都取得了礦用產品安全標志證書 及防爆合格證；主機與傳感器組成設備通過本安聯檢，取得了礦用產品安全標志證書；
l 所有的傳感器和主機之間采用無線的方式進行數據傳 輸，現場無需連接有線電纜，有效的解決了現場連接、接線麻煩等缺點，操作簡單方便；
l 主機為本安型平板電腦，可一機多用，實時采集、處理、顯示現場數據，所有的數據都直接保存到主機上，可以出具滿足用戶需求的測試報告，軟件設計更加人性化，主機采用錳酸鋰電池供電，正常測試使用時間可達 8 個小時以上；
l 傳感器全部更新為一體式無線傳感器，輕便小巧,錳酸鋰電池供電，自放電率低便于維護，正常測試使用時間可長達 10 個小時以上；
l 采用 LoRa TM 擴頻調制技術和自主研制的無線通信組網技術,有效的解決了多模塊同步傳輸延遲大的短板，采用先進的無線實時傳輸技術，高抗擾能力和低誤碼率，傳輸距離遠，針對現場干擾問題，采用了自適應跳頻技術，具有高抗干擾性和抗衰減能力；
l 提供了熱力學法與水力學法兩種方法對水泵進行測試，使用選配的超聲波流量計可以直接測量管道內液體的 流速及流量；
l 可以測算出水泵機組的噸水百米電耗，實現對水泵的節能監測；
l 可以繪制排水系統的運行曲線圖，出具測試報告；

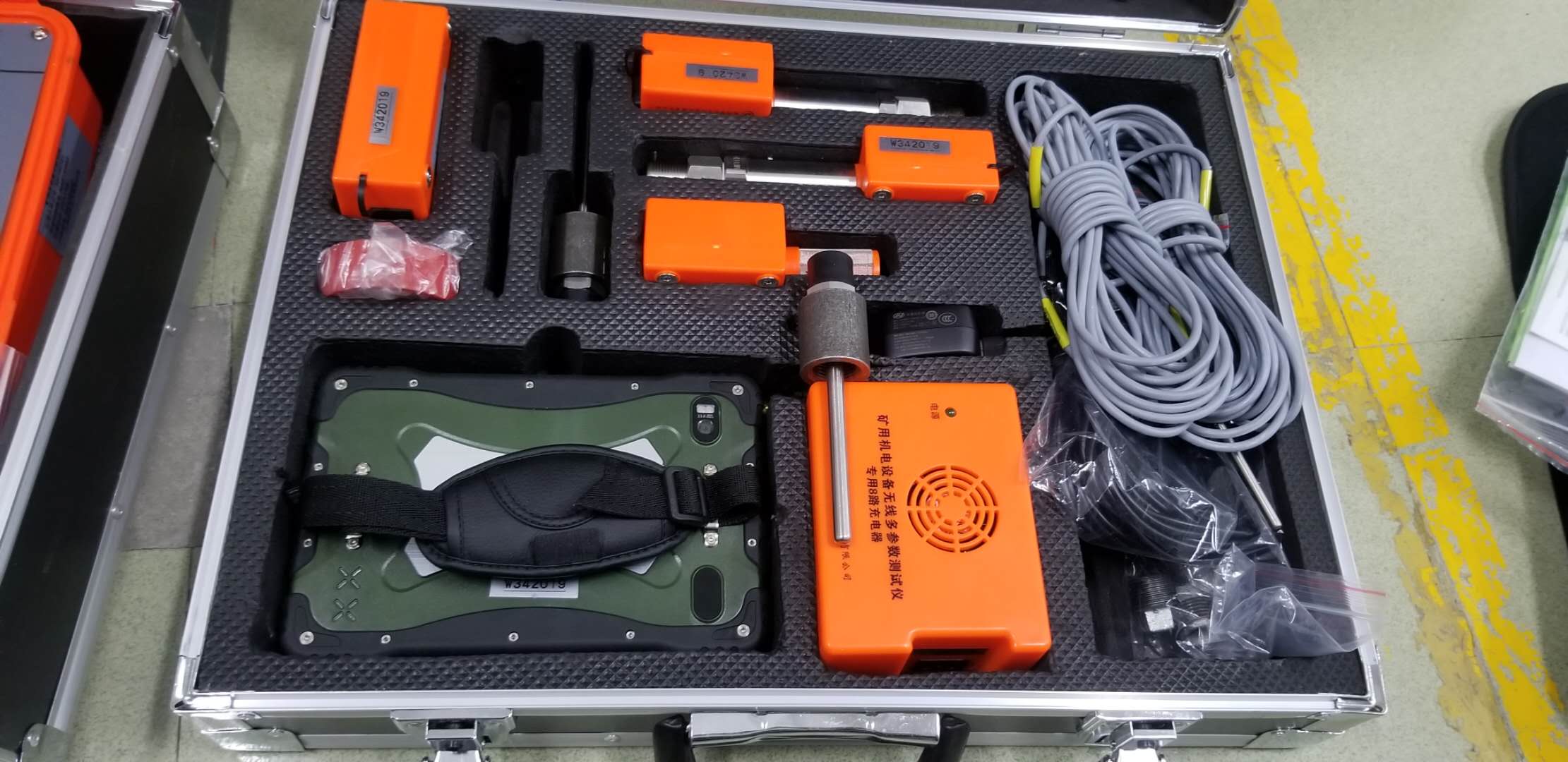

l 儀器由采集平板電腦、無線環境采集傳感器、無線溫差模塊、無線油壓傳感器構成。
1 保養與維護
1. 測量時必須在水泵穩定運行情況下測定。
2. 溫度感溫元件為鉑電阻，測溫時最好用測溫套管，套管的材料為鋼管或銅管，管內應注入機油，以改善傳熱或密封條件。
3. 壓力探頭最高的工作溫度為 70℃，現場測壓力時，將壓力探頭裝在引出的帶三通導壓管的接頭上測壓力（具體安裝時，可先關閉三通或停水泵，安裝好探頭后再啟動）。
4. 溫度、壓力探頭器件是易損壞器件。在測試后儀器保存期間，應注意探頭和電纜線連接等部分不能用力拉、折，要輕拿輕放，不能碰撞、跌落，以免損壞或影響儀器測試精度。
5. 儀器不能自行拆卸，更不要隨意更換、調整內部元件，以免人為損壞或造成測量誤差。
6. 儀器使用時和使用后，請保持儀器和探頭的整潔；使用、運輸、保存期間，應注意防震防潮，應放在通風好、干燥，周圍沒有腐蝕性氣體的室內。
2 運輸貯存
1. 運輸貯存時應關閉儀器電源。
2. 請勿在日光直射、車廂、船艙等高溫場所貯存。
3. 請勿在濕度大、灰塵多的地方貯存。
1 安全使用須知
1. 儀器使用應符合《煤礦安全規程》的有關規定。
2. 用戶應仔細閱讀使用說明書，并嚴格按照使用說明書對儀器進行操作。
3. 使用過程中，用戶不得隨意打開儀器外殼，更不能隨意更換儀器的元件。儀器出現故障，請聯系本單位。
4. 注意防水，在儲存和使用過程中，要防止儀器進水。
5. 用戶必須嚴格按照礦用測量手冊的要求使用儀器進行測量。
6. 儀器保存期間，嚴禁將儀器置于高溫，潮濕或有腐蝕性物品的地點存放。
